Kaplanturbiner

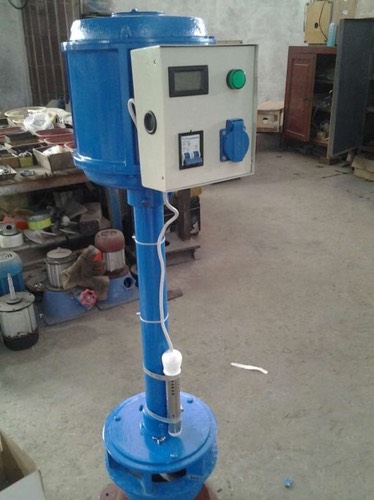

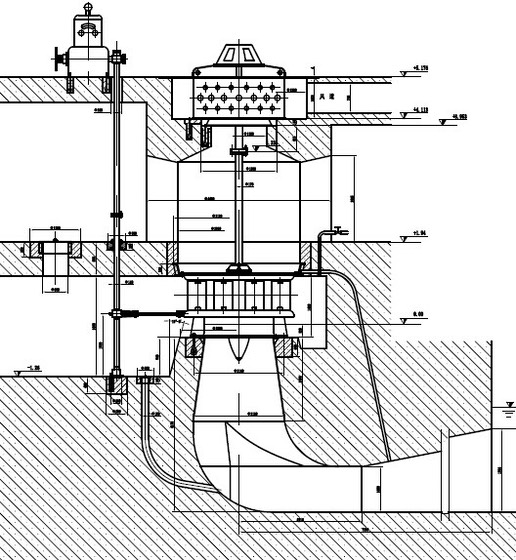

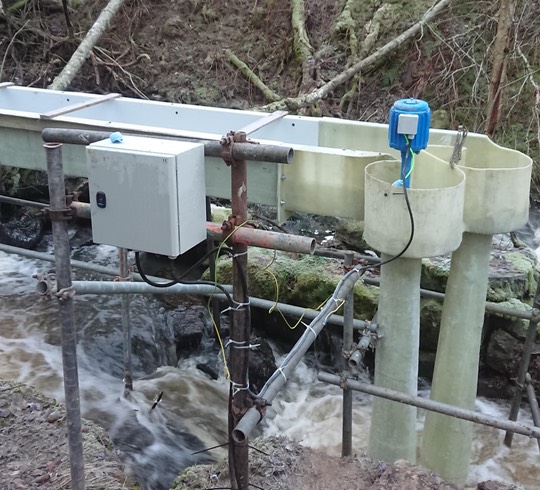

DSC 0237 (kopia)201583203937201953 4 1414809506

Kaplanturbinen är lämpad för lägre fallhöjder och de minde modellerna är riktigt enkla och billiga. Typiskt klara de små turbinerna 2-5 meter och de större 1.5-10 meter i intervall. Den modell som visas på bilderna finns i området mellan 300W och 10KW och är mycket enkel och driftsäker. Turbinhjulet sitter längst ned  generatorn har en rak axel och sitter ovanpå vattenytan. Under turbinhjulet sitter ett konat utlopp som ger en sugeffekt och fallhöjd. Generatorn är oftats av PM typ och en enkel konstruktion. Mekaniskt så har generatorn ett plast stöd lager längst ned och generatorn har 2 kullager. Underhåll med typ skiftnyckel så detta är enkelt och robust. Vi har större turbiner i flera steg upp till över 1 MW effekt.

Power-Spout tillverkar små Kaplan turbiner som fungerar med en fallhöjd ned till bara 1 meter och vid mycket små flöden. Dessa passar mycket bra vid alla de gamla kvarndammar mm som finns i Sverige

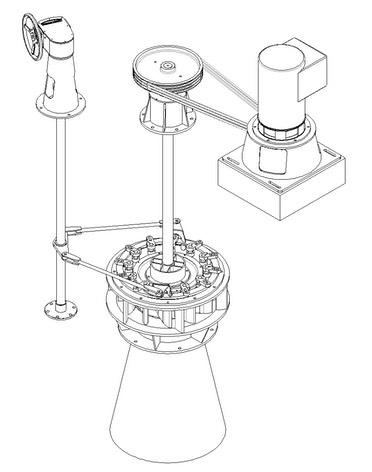

För större system från 10 KW effekt har vi kaplanturbiner med ställbara ledskovlar opch de ännu större har även ställbarta löphjul. Full kaplan system har både och och detta ger ett dynamikomårde uppåt 20-120% av nominell effekt.

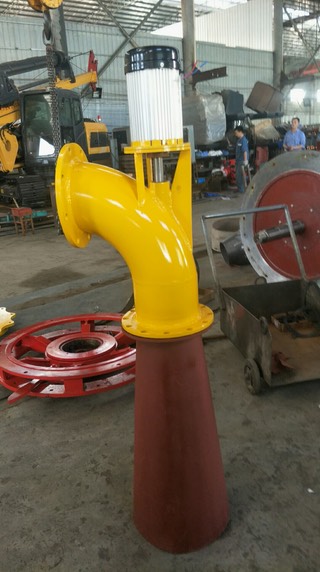

3KW Tubular turbine generator (kopia)

Numera har vi även horisontella kaplanturbiner med rör anslutning för låga fallhöjder med bra egenskaper. Effektområde 3 KW - 500KW.

* 1 KW special turbin för 1.5-2 meters fallhöjd och 80 liter / sekund.

* 5 KW toppmatad Kaplanturbin med separat generator och optimerad för 2 meters fallhöjd.

* 26 KW kaplanturbin för låg fallhöjd.

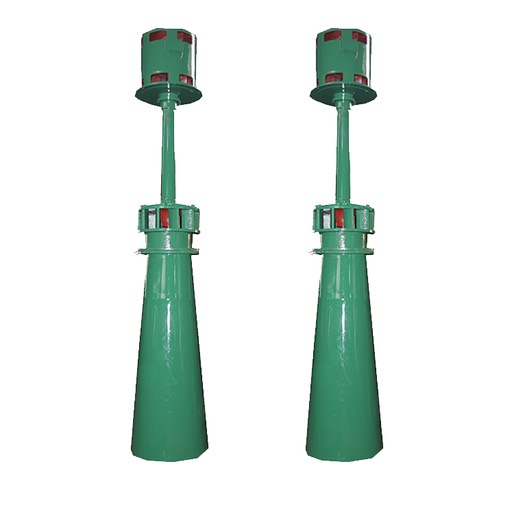

HTB1BAh.llsmBKNjSZFsq6yXSVXaB copy

Engelskt datablad med många fler vattenturbiner.

Regulator box för turbiner

Engelskt datablad om mini kaplan turbiner vi levererar.

Nano turbiner 50W-300 W effekt.

* 75 KW kaplan turbin.    * 5 KW horisontell Kaplanturbin

* 50 KW semi kaplan turbin. Installationsritning

*100 KW Kaplanturbin installationsritning

* Kaplanturbiner med tryckrör för låga fallhöjder.

* Horizontell rörturbin av Kaplantyp 3-50 KW

* Video clip på en 1 KW kaplanturbin i drift.

* Video clip på en 3-5 KW toppmatad turbin i drift med en cement konstruktion för att skapa en stark virvel-

* Bilder på större Kaplansystem innan leverans från fabriken

Power Pal NZ 74

* Kaplanturbin i en liten vattenränna bredvid en gammal kvarn. Installationslösning.

* Bilder på installerade små kaplanturbiner med högt liggande genereator

* Leveranstest av en 2 KW kaplan turbin på fabriken innan leverans till Sverige.
