Minikraftverk och vattenturbiner

Vi har samarbete med flera leverantörer som har olika lösningar som täcker in det mesta i mindre kraftverk.

De minsta är på bara 300W och har rimlig kostnad. Här kan en mindre bäck ge lite el och om lämpligt kopplas ihop med batterier + solpaneler eller bara arbeta stand alone.

Det finns flera storlekar mellan 1 kW och 10KW som klarar lite mera.  De klarar en villa i de flesta fall och flödet kan vara en mindre bäck med några meters fallhöjd. Med lämplig design kabn ett bhus leva sitt veget liv och behöver ingen nätanslutning.

Mellan 10 kW och 100 KW så finns det olika lösningar men detta är större installationer som man ofta vill hänga in på nätet. Våra leverantörer ligger i Asien och har en ytterst konkurenskraftig prisbild. Man kan få till en energilösning för under 10000 kr om man är händig

Datablad / PDF file på Engelska om 3 av våra modeller av minikraftverk.

Datablad / PDF file på Engelska om våra miniturbiner.

low headhigh head 6HTB11.9 FVXXXXc1XFXXq6xXFXXXrTubular Turbine Generator01 HT1tFWzFURbXXagOFbXuPelton-Inclinded-Jet-Hydro-Turbine2013118232121882201392792134837CIMG154860cm runner

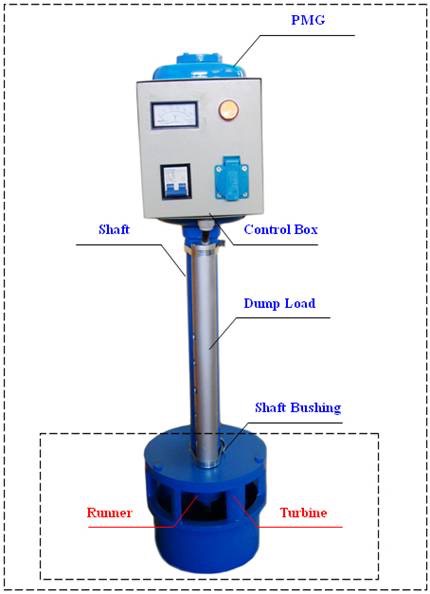

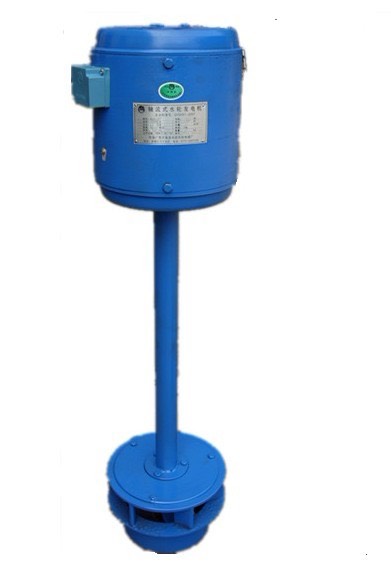

Vänster sida en kaplanturbin med 3kW generator högst upp. Enkel effektiv och billig lösning vi fallhöjder på 2-5 meter. Finns i storleken 300W till 10KW. En fördel med denna generator är att den alltid ligger högt och över vattenytan i dammen. Minskar risken vid skyfall.

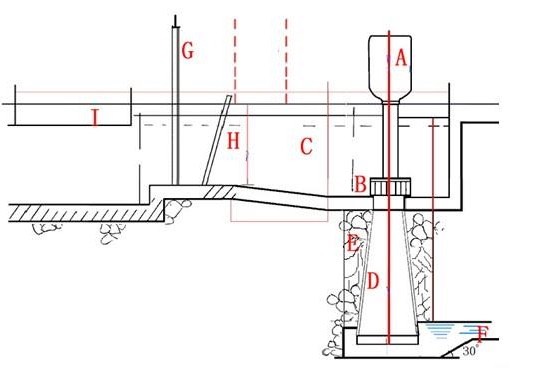

Höger sida en installation i Sydamerika av 3 st i paralell. Det koniska röret under turbinen skapar understryck och ger då en extra användbar fallhöjd. Dammen kan vara byggd i jord eller som en tilloppskanal. 3 kW drar ca 100 liter per sekund i vattenflöde vid 2-3 meters fallhöjd.

Vänster och höger sida en Kaplanturbin med rör anslutning placerad nedstöms dammen. Dessa finns i större storlekar och kan hantera större vattenhöjd på dammen. Finns från 1 kW till 25 KW i uteffekt.

Kontrollskåpen brukar innehålla en spänningsregulator men ej en frekvenskontroll. Alla dessa turbiner har rätt stora variationer i 50Hz stabiliteten.

Kaplanturbinen kan liknas vid en propeller och passar bra vid måttliga fallhöjder. Detta är en enkel och robust design med minimalt underhåll.

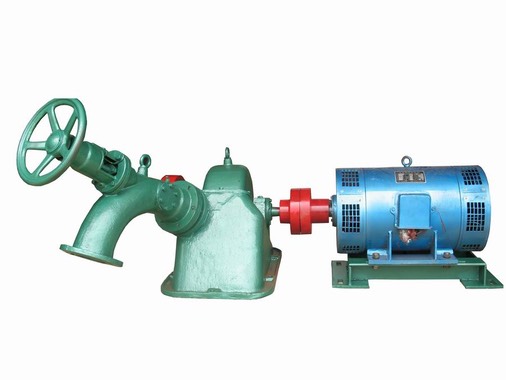

                                                                                 Turgoturbinen är enkel och har ett skovelhjul som ger kraft till generatorn. Dessa sitter på samma axel så detta är den enklaste och billigaste lösningen. De kräver mer tryckhöjd likt 15 meter och mer ewn litet flöde. Verkningsgraden är något sämre men den ha sin givna plats i många fall.

Höger en bild i Vietnam på ett 10 kW system. Effektområdet 300 W till 50 KW.


Vänster en Peltonturbin för höga vattentryck och mycket fallhöjd.

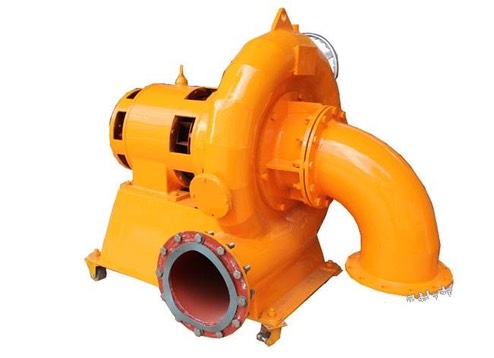

Höger en Francisturbin av horisontell typ med bvra verkningsgrad. Dessa finns med höga effekter och strora vattenflöden.

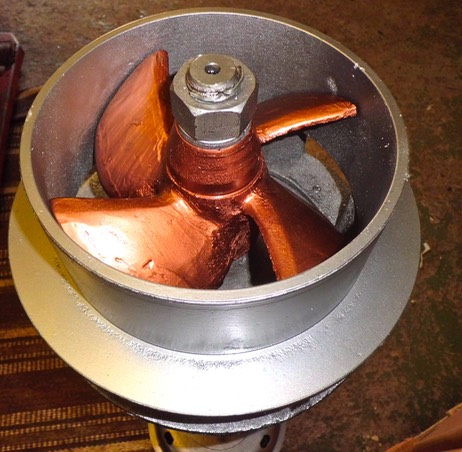

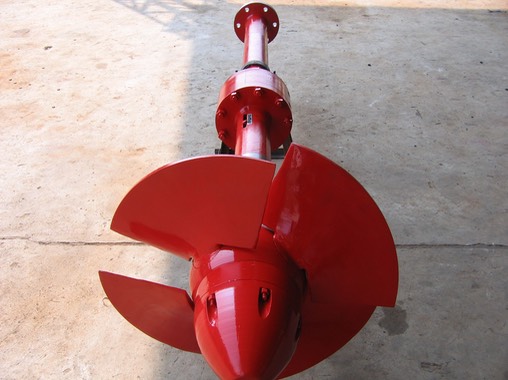

Vänster en halvstor  Kaplan turbins blad och nedre axel.

Höger vår nya 3 kW Kaplanturbin underifrån. Denna har högt liggande generator och är planerad för ett större antyal installationer 2015 och 2016.

Axial flow tuebineHigh generator principle copy
